Diagram hardware ponsel Pixel

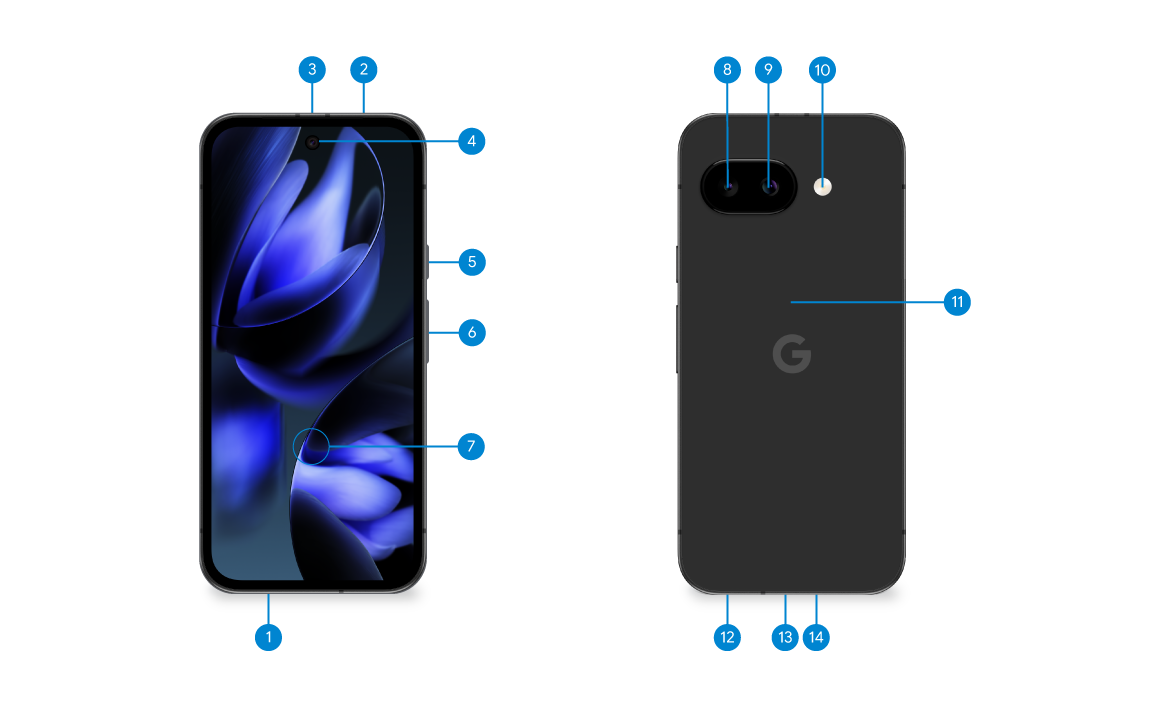

Pixel 9a

Untuk mempelajari fitur ponsel Pixel 9a, lihat diagram di bawah ini:

Diagram Pixel 9a
  1. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Kamera belakang: Lensa lebar
  9. Kamera belakang: Lensa ultrawide
  10. Flash LED
  11. NFC
  12. Speaker bawah
  13. Port USB-C
  14. Mikrofon bawah
Pixel 9 Pro Fold

Untuk mempelajari fitur ponsel Pixel 9 Pro Fold Anda, lihat diagram di bawah ini:

Diagram Hardware Pixel 9 Pro Fold

  1. Speaker atas
  2. Penutup antena mmWave
  3. Mikrofon atas
  4. Kamera depan bagian dalam
  5. Tombol daya/sensor sidik jari
  6. Tombol naikkan/turunkan volume
  7. Kamera belakang: Lensa ultrawide
  8. Kamera belakang: Lensa telefoto 5x zoom
  9. Kamera belakang: Lensa lebar
  10. Flash LED
  11. Mikrofon belakang
  12. Kamera depan bagian luar
  13. NFC
  14. Mikrofon bawah
  15. Port USB-C
  16. Speaker bawah
  17. Barometer
  18. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
Pixel 9 Pro XL

Untuk mempelajari fitur ponsel Pixel 9 Pro XL Anda, lihat diagram di bawah ini:

Diagram Hardware Pixel 9 Pro XL

  1. Penutup antena mmWave
  2. Speaker atas
  3. Mikrofon atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
  9. Kamera belakang: Lensa lebar
  10. Mikrofon belakang
  11. Kamera belakang: Lensa ultrawide
  12. Kamera belakang: Lensa telefoto 5x zoom
  13. Flash LED
  14. Sensor suhu
  15. NFC
  16. Mikrofon bawah
  17. Port USB-C
  18. Speaker bawah

Penting: Slot kartu SIM kini ada di bagian bawah ponsel.

Pixel 9 Pro

Untuk mempelajari fitur ponsel Pixel 9 Pro Anda, lihat diagram di bawah ini:

Diagram Hardware Pixel 9

  1. Penutup antena mmWave
  2. Speaker atas
  3. Mikrofon atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
  9. Kamera belakang: Lensa lebar
  10. Mikrofon belakang
  11. Kamera belakang: Lensa ultrawide
  12. Kamera belakang: Lensa telefoto 5x zoom
  13. Flash LED
  14. Sensor suhu
  15. NFC
  16. Mikrofon bawah
  17. Port USB-C
  18. Speaker bawah

Penting: Slot kartu SIM kini ada di bagian bawah ponsel.

Pixel 9

Untuk mempelajari fitur ponsel Pixel 9 Anda, lihat diagram di bawah ini:

Diagram Hardware Pixel 9 Pro

  1. Penutup antena mmWave
  2. Speaker atas
  3. Mikrofon atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
  9. Kamera belakang: Lensa lebar
  10. Mikrofon belakang
  11. Kamera belakang: Lensa ultrawide
  12. Flash LED
  13. NFC
  14. Mikrofon bawah
  15. Port USB-C
  16. Speaker bawah

Penting: Slot kartu SIM kini ada di bagian bawah ponsel.

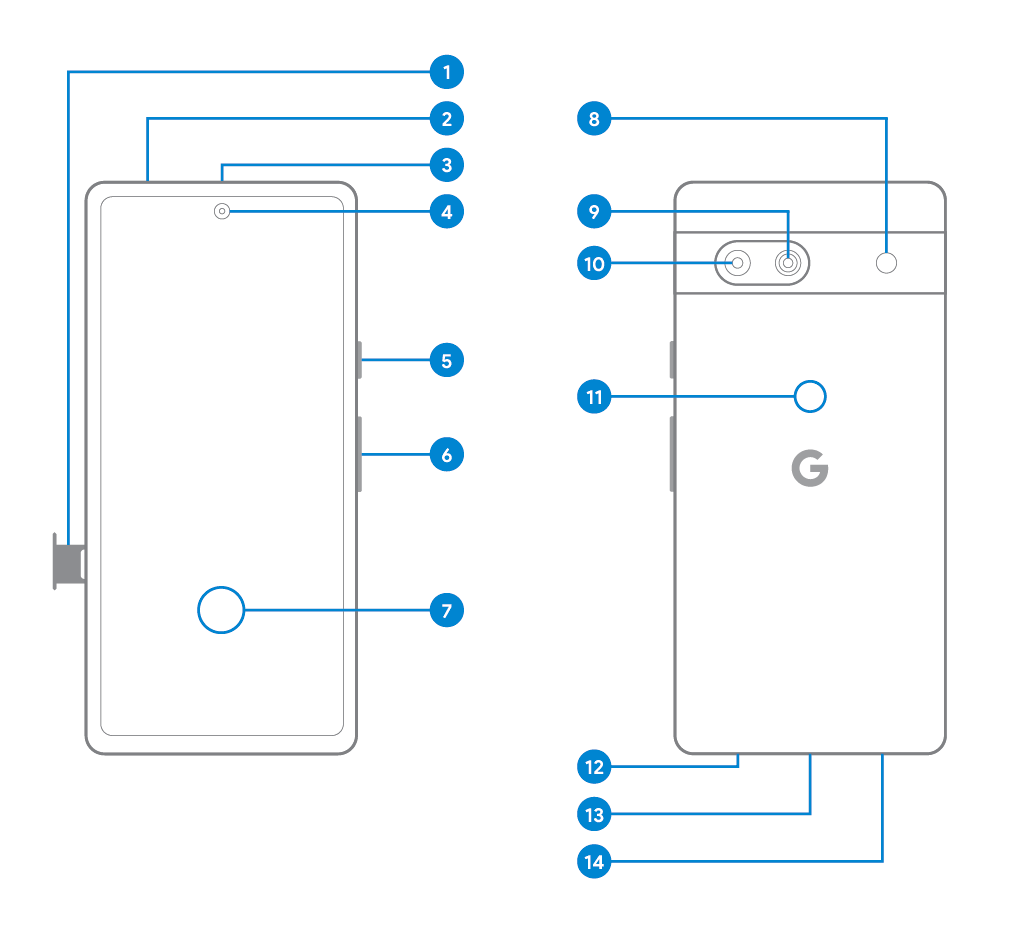

Pixel 8a

Untuk mempelajari fitur ponsel Pixel 8a Anda, lihat diagram di bawah ini:

  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Flash LED
  9. Kamera belakang: Lensa ultrawide
  10. Kamera belakang: Lensa lebar
  11. NFC
  12. Speaker bawah
  13. Port USB-C
  14. Mikrofon bawah
Pixel 8 Pro
Untuk mempelajari fitur ponsel Pixel 8 Pro Anda, lihat diagram di bawah ini:
Diagram Hardware Pixel 8 Pro
  1. Slot kartu SIM
  2. Penutup antena mmWave
  3. Speaker atas
  4. Mikrofon atas
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Sensor sidik jari
  9. Flash LED
  10. Sensor suhu
  11. Lensa telefoto 5x zoom
  12. Kamera belakang: Lensa ultrawide
  13. Mikrofon belakang
  14. Kamera belakang: Lensa lebar
  15. NFC
  16. Speaker bawah
  17. Port USB-C
  18. Mikrofon bawah
Pixel 8
Untuk mempelajari fitur ponsel Pixel 8 Anda, lihat diagram di bawah ini:
Diagram Hardware Pixel 8
  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Penutup antena mmWave
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Sensor sidik jari
  9. Flash LED
  10. Mikrofon belakang
  11. Kamera belakang: Lensa ultrawide
  12. Kamera belakang: Lensa lebar
  13. NFC
  14. Speaker bawah
  15. Port USB-C
  16. Mikrofon bawah
Pixel Fold

Untuk mempelajari fitur ponsel Pixel Fold Anda, lihat diagram di bawah ini:

Diagram hardware Pixel Fold
  1. Mikrofon belakang
  2. Senter LED
  3. Kamera Belakang - lensa ultrawide
  4. Kamera Belakang - lensa lebar
  5. Sensor cahaya spektrum
  6. Lensa telefoto 5x zoom
  7. Speaker atas
  8. Speaker depan
  9. Kamera depan bagian luar
  10. Penutup antena 5G
  11. Mikrofon atas
  12. Kamera depan bagian dalam
  13. Tombol daya dan sensor sidik jari
  14. Tombol naikkan/turunkan volume
  15. Slot kartu SIM dengan lubang alat untuk mengeluarkan SIM
  16. Speaker bawah
  17. Port USB-C
  18. Mikrofon bawah
  19. NFC
Pixel 7a
Untuk mempelajari fitur ponsel Pixel 7a Anda, lihat diagram di bawah ini:
  1. Slot kartu SIM
  2. Mikrofon Atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Flash LED
  9. Kamera belakang: Lensa ultrawide
  10. Kamera belakang: Lensa lebar
  11. NFC
  12. Speaker bawah
  13. Port USB-C
  14. Mikrofon bawah
Pixel 7 Pro

Untuk mempelajari fitur ponsel Pixel 7 Pro, lihat diagram di bawah ini:

Hardware diagram for Pixel 7 Pro

  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Penutup antena mmWave
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Sensor sidik jari
  9. Senter LED
  10. Mikrofon belakang
  11. Lensa telefoto 5x zoom
  12. Kamera belakang: Lensa ultrawide
  13. Kamera belakang: Lensa lebar
  14. NFC
  15. Speaker bawah
  16. Port USB-C
  17. Mikrofon bawah
Pixel 7

Untuk mempelajari fitur ponsel Pixel 7, lihat diagram di bawah ini:

Pixel 7 hardware diagram
  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Senter LED
  9. Mikrofon belakang
  10. Kamera belakang: Lensa ultrawide
  11. Kamera belakang: Lensa lebar
  12. NFC
  13. Speaker bawah
  14. Port USB-C
  15. Mikrofon bawah
Pixel 6a
Untuk mempelajari fitur ponsel Pixel 6a, lihat diagram di bawah ini:
Diagram Hardware Pixel 6a
  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Kamera belakang
  9. Flash LED
  10. NFC
  11. Speaker bawah
  12. Port USB-C
  13. Mikrofon bawah
Pixel 6 Pro

Untuk mempelajari fitur ponsel Pixel 6 Pro, lihat diagram di bawah ini:

Diagram Hardware Pixel 6 Pro

  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Kamera belakang
  9. Kamera telefoto
  10. Flash LED
  11. NFC
  12. Speaker bawah
  13. Port USB-C
  14. Mikrofon bawah
Pixel 6

Untuk mempelajari fitur ponsel Pixel 6, lihat diagram di bawah ini:

Diagram Hardware Pixel 6

  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan
  5. Tombol daya
  6. Tombol naikkan/turunkan volume
  7. Sensor sidik jari
  8. Kamera belakang
  9. Flash LED
  10. NFC
  11. Speaker bawah
  12. Port USB-C
  13. Mikrofon bawah
Pixel 5a (5G)

Untuk mempelajari fitur ponsel Pixel 5a (5G), lihat diagram di bawah.

  1. Slot kartu SIM
  2. Colokan audio 3,5 mm
  3. Mikrofon atas
  4. Speaker atas
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Flash LED
  9. Kamera belakang
  10. Pixel Imprint
  11. NFC
  12. Port USB-C
  13. Speaker bawah
  14. Mikrofon bawah

Tidak diberi label di diagram

  • Sensor lampu ruangan dan kedekatan: Di sebelah kanan speaker atas.
Pixel 5

Untuk mempelajari fitur ponsel Pixel 5, lihat diagram di bawah.

  1. Slot kartu SIM
  2. Sensor lampu ruangan dan kedekatan
  3. Mikrofon atas
  4. Speaker atas
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Flash LED
  9. Kamera belakang
  10. Pixel Imprint
  11. NFC
  12. Pengisian daya nirkabel
  13. Port USB-C
  14. Speaker bawah
  15. Mikrofon bawah
Pixel 4a (5G)

Untuk mempelajari fitur ponsel Pixel 4a (5G), lihat diagram di bawah.

  1. Slot kartu SIM
  2. Colokan audio 3,5 mm
  3. Mikrofon atas
  4. Speaker atas
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Flash LED
  9. Kamera belakang
  10. Pixel Imprint
  11. NFC
  12. Port USB-C
  13. Speaker bawah
  14. Mikrofon bawah

Tidak diberi label di diagram

  • Sensor lampu ruangan dan kedekatan: Di sebelah kanan speaker atas.
Pixel 4a (2020)

Untuk mempelajari fitur-fitur ponsel Pixel 4a, lihat diagram di bawah.

  1. Slot kartu SIM
  2. Colokan audio 3,5 mm
  3. Mikrofon atas
  4. Speaker atas
  5. Kamera depan
  6. Tombol daya
  7. Tombol naikkan/turunkan volume
  8. Flash LED
  9. Kamera belakang
  10. Pixel Imprint
  11. NFC
  12. Port USB-C
  13. Speaker bawah
  14. Mikrofon bawah

Tidak diberi label di diagram

  • Sensor lampu ruangan dan kedekatan: Di sebelah kanan speaker atas.
Pixel 4 (2019)

Untuk mempelajari fitur ponsel Pixel 4, lihat diagram di bawah.

Diagram Pixel 4
  1. Slot kartu SIM
  2. Mikrofon atas
  3. Speaker atas
  4. Kamera depan dengan lensa sudut lebar
  5. Tombol power
  6. Tombol volume
  7. Kamera belakang
  8. Flash LED
  9. NFC
  10. Port USB-C
  11. Mikrofon dan speaker bawah

Tidak diberi label di diagram

  • Kamera inframerah face unlock pertama: Di sebelah kiri kamera depan.
  • Sensor lampu ruangan dan kedekatan: Di sebelah kanan kamera depan.
  • Chip radar Motion SenseTM: Di sebelah kanan speaker atas.
  • Proyektor titik face unlock: Di sebelah kanan chip radar.
  • Kamera inframerah face unlock kedua: Di sebelah kanan proyektor titik.
  • Flood illuminator face unlock: Di sebelah kanan kamera inframerah kedua.
  • Sensor spektral dan flicker: Di atas dua kamera belakang.
  • Mikrofon ketiga: Di sebelah kanan flash LED.
Pixel 3a (2019)

Diagram Pixel 3a

  1. Slot kartu SIM

  2. Colokan headphone

  3. Speaker atas

  4. Kamera depan

  5. Tombol power

  6. Tombol volume

  7. Flash LED

  8. Kamera belakang

  9. Sensor sidik jari (Pixel Imprint)

  10. NFC

  11. Port USB-C

  12. Speaker dan mikrofon bawah

Tidak diberi label di diagram

  • Sensor lampu ruangan dan kedekatan: Di bagian atas kamera.
  • Mikrofon kedua: Pada lubang di tepi atas ponsel.
Pixel 3 (2018)

Diagram Pixel 3

  1. Kamera depan

  2. Speaker dan mikrofon atas

  3. Tombol power

  4. Tombol volume

  5. Speaker dan mikrofon bawah

  6. Slot kartu SIM

  7. Flash LED

  8. Kamera belakang

  9. Sensor sidik jari (Pixel Imprint)

  10. NFC

  11. Port USB-C

Tidak diberi label di diagram

  • Kamera depan kedua: Di Pixel 3, kedua kamera ada di bagian kiri atas ponsel. Di Pixel 3 XL, kamera ada di salah satu sisi speaker atas. Di kedua ponsel, kamera sebelah kiri memiliki lensa sudut lebar.
  • Sensor lampu ruangan dan kedekatan: Di bagian atas kamera.
  • Sensor Spektral dan flicker: Di antara kamera belakang dan flash LED.
  • Mikrofon ketiga: Pada lubang di tepi atas ponsel.
Pixel 2 (2017)

Diagram Pixel 2

  1. Kamera depan

  2. Speaker dan mikrofon atas

  3. Tombol power

  4. Tombol volume

  5. Speaker dan mikrofon bawah

  6. Port USB-C

  7. Flash LED dan kamera belakang

  8. NFC

  9. Slot kartu SIM

  10. Sensor sidik jari

Tidak diberi label di diagram: sensor fokus otomatis & mikrofon ketiga

  • Sensor Laser Detect Autofocus (LDAF) pada kamera berada di dekat flash LED.
  • Lubang di tepi atas ponsel merupakan tempat mikrofon.
Pixel (2016)

Diagram ponsel Pixel

  1. Kamera depan

  2. Colokan headphone

  3. Earpiece

  4. Sensor lampu ruangan ("sensor kedekatan")

  5. Tombol power

  6. Tombol volume

  7. Mikrofon

  8. Port USB Type-C

  9. Speaker tunggal

  10. Flash LED

  11. Kamera belakang

  12. NFC

  13. Slot kartu SIM

  14. Sensor sidik jari

Tidak diberi label di diagram: sensor fokus otomatis & mikrofon kedua

Di sebelah kanan kamera belakang, ponsel Pixel memiliki 2 sensor Laser Detect Autofocus (LDAF) dan satu mikrofon.

Perlu bantuan lain?

Coba langkah-langkah selanjutnya berikut:

Posting ke komunitas bantuan Dapatkan jawaban dari anggota komunitas
true
Telusuri
Hapus penelusuran
Tutup penelusuran
Menu utama
11774727361123636490
true
Pusat Bantuan Penelusuran
true
true
true
true
true
1634144
false
false
false
false
